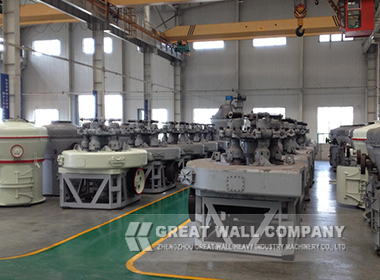

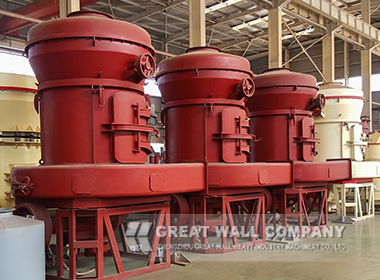

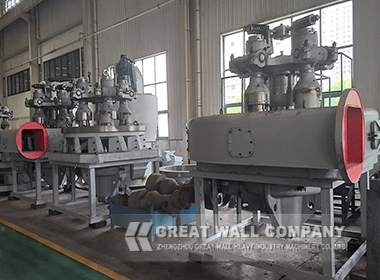

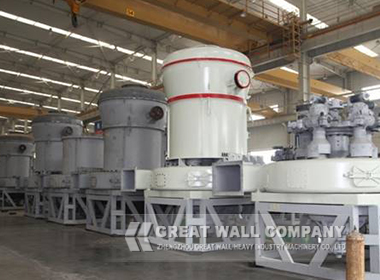

Molino Péndulo de Alta Presión

Visión de Conjunto
MTW Molino Tipo Europeo se aplica a la minería, los materiales de construcción, la metalurgia y otras industrias, que puedemoler diversos materiales minerales no inflamables y explosivos con una dureza de Mohs inferior a 9 y una humedad inferior al 6 %, como piedra caliza, feldespato, carbón, calcita, talco, barita, bauxita, mineral de manganeso, mineral de hierro, mineral de cobre, dolomita, granito, fertilizantes, fertilizantes compuestos, caolín, coque, yeso, bentonita, arena de cuarzo, etc.

Características
1. El rodillo de molienda está conectado al amplificador, lo que garantiza el funcionamiento estable y la capacidad de producción avanzada.
2. Transmisión integral de engranajes cónicos, baja pérdida de energía y alta eficiencia.
3. Sistema de lubricación interna con aceite fino, avanzado y confiable.
4. Conducto de aire curvo, pequeña pérdida de aire y buena fluidez del material.
5. Diseño especial de estructura de rodillo de molienda y anillo de molienda, superficie curva con raspador de cuchilla reemplazable, mejora la eficiencia de molienda y reduce el costo de uso.
6. Voluta de entrada sin resistencia (pequeña puerta de observación sin vórtice).
7. El tamaño de partícula del producto terminado es ajustable y controlable, y la eficiencia de selección de polvo es alta.
8. La eficiencia de recolección de polvo terminado y la precisión de recolección son altas.
9. Diseño humanizado, fácil de operar.
10. Utilice un colector de polvo con bolsa de pulso, que es más ecológico.

Cuando el molino está funcionando, el rodillo de molienda y la cuchilla giran sincronizadamente con el eje principal.Bajo la acción de la fuerza centrífuga y la fuerza de fricción, el rodillo de molienda rueda cerca del anillo de molienda.Después de que los materiales entran a la cámara de molienda de la máquina principal , es paleado por la cuchilla y enviado entre los rodillo y los anillos de molienda. Durante el proceso de molienda, los rodillos de molienda se enrollan y muelen, y el polvo molido se lleva al analizador para su clasificación por el aire circulante del ventilador. Los materiales con un tamaño de partícula excesivo vuelven a la cámara de molienda para molerse de nuevo, y el polvo fino calificado entra a la colección de polvo ciclónico con el flujo de aire.El producto terminado se descarga a través de la boca de descarga. El flujo de aire pasa a través del colector de polvo del ciclón y luego ingresa al ventilador para formar una circulación de circuito cerrado. El aire residual generado durante la operación del equipo ingresa al colector de polvo a través del conducto de aire residual para su purificación y se descarga fuera de la máquina.

Model	MTW110	MTW138	MTW175	MTW215
Cantidad de Rodillos(pzs)	4	4	5	5
Diámetro Interno de Anillo(mm)	Φ1100	Φ1380	Φ1750	Φ2150
Velocidad de Rotación del Molino Principal (r/min)	120	96	75	65
Tamaño de Alimentación(mm)	<30	<35	<40	<50
Finura del Polvo Terminado(mm)	1.6~0.045 fineness 0.038	1.6~0.045 fineness 0.038	1.6~0.075	1.6~0.075
Capacidad(t/h)	3.5~10	6.5~15	11~25	30~45
Dimensión Exterior(mm)	8425×5041×8642	10550×10010×10010	12850×10800×9980	14730×10860×10341
Peso(t)	18	28.5	38	92

Nombre	Ítem	Unidad	Especificaciones y Datos Técnicos
			MTW110	MTW138	MTW175	MTW215
Motor del Molino Principal	Modelo		YX3-280M-6	YX3-315M-6	Y2-355M2-8	Y3-400-8
	Potencia	kW	55	90	160	280
	Velocidad de Rotación	r/min	980	990	740	740
Motor de Velocidad Ajustable del Clasificador	Modelo		YVP160M-6	YVP200L2-6	YVP250M-6	YVP280M-4
	Potencia	kW	7.5	22	37	90
	Velocidad de Rotación	r/min	1440	980	980	1470
Motor centrífugo de Soplador	Modelo		YX3-250M-4	YX3-315S-4	YX3-315L2-4	YX3-355L2-4
	Potencia	kW	55	110	200	315
	Velocidad de Rotación	r/min	1480	1480	1480	1480
Elevador de Cangilones	Modelo		TH250×8m	TH315×9.5m	TH315×10.5m	TH315×11.5m
	Modelo de Motor		YX3-100L2-4	YX3-112M-4	YX3-112M-4	YX3-160M-4
	Potencia	kW	3	4	4	11
	Velocidad de Rotación	r/min	1420	1440	1480	1440
Máquina Trituradora	Modelo		PE250×400	PE250×400	PE250×750	PC1010
	Modelo de Motor		YX3-180L-6	YX3-180L-6	YX3-200L2-6	YX3-315L1-6
	Potencia	kW	15	15	22	110
	Velocidad de Rotación	r/min	970	970	970	990
Alimentador Vibratorio	Modelo		GZ2F	GZ3F	GZ4F	GZ5F
	Modelo de Motor	kW	0.15	0.2	0.45	0.65

Nota:Datos técnicos sujetos a cambio sin previo aviso.
